产品名称： |

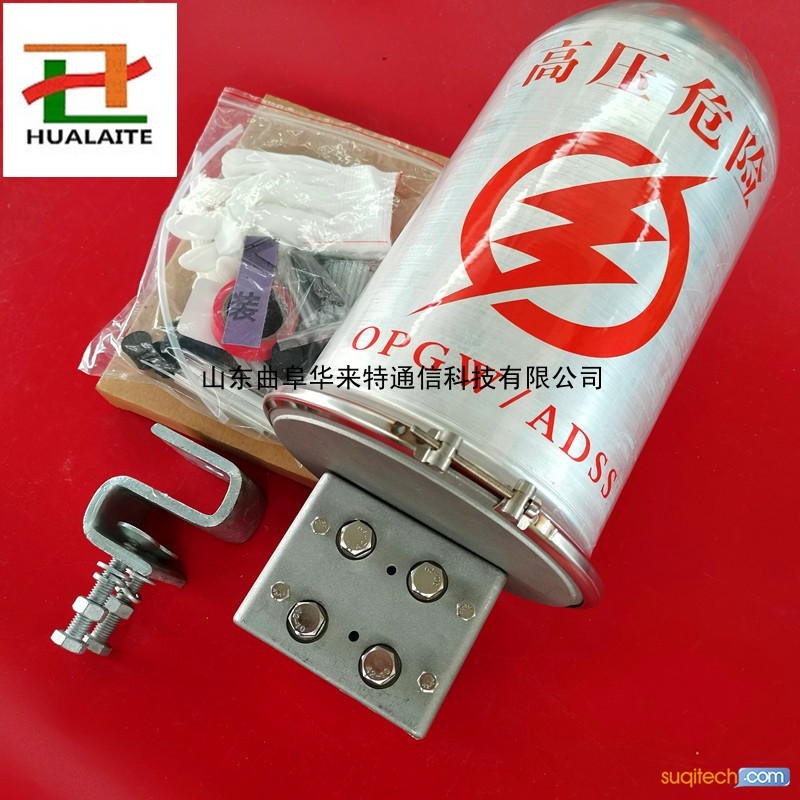

杆用铝合金接头盒 |
|
品 牌： |
利特莱 |
|
型 号： |
GJS型 |
|
加工与否： |
是 |
|
外形尺寸： |
全长500外径200mm内径180mm |
|
孔 数： |
2孔、3孔、4孔 、5孔、6孔 |
|
z大光缆外径： |
22mm |
|
z大接头芯数： |
144芯 |
|
耐压强度： |
15KV |
|
适用范围： |
ADSS/OPGW光缆 |
1.金属型接续盒有合金铝铸造而成，特别适用于高压电场下的光缆接头保护。
2.金属型接续盒克服了塑料型接续盒在电磁场环境下狂老化能力差、寿命短的弱点，其寿命可长达25年以上。
3.由于采用合金铝铸成而成，具有优良的力学性能。抗污染、耐极限温差大、密封防水等方面都远远优于非金属型接续盒。
4.金属型接头盒一改传统的光缆封装方法，避免了加热封装使光缆外护套性能降低及至损失的弊端。
5.有二支口、三支口及四支口几种规格。
6.采用多重密封，具有良好的防水性能。
7. 盒体内结构宽敞，熔接盘采用叠加式，配置灵活，安装简单，光钎弯曲半径完全达到国际标准光缆接头盒底部为余留光钎的盘绕设计一定的空间，光钎在接头盒内无衰减变化。

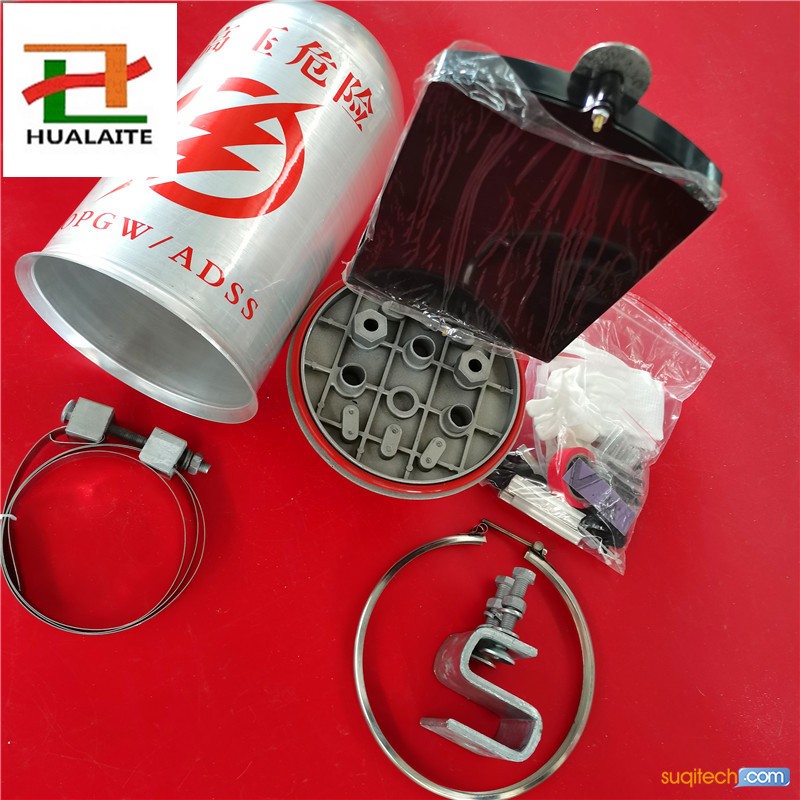

内部结构：
1. 支撑架：是内部构件的主体。
2. 光缆固定装置：用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。
3. 光纤安放装置：能有顺序地存放光纤接头和余留光纤，余留光纤的长度应不小于1米，余留光纤盘放的曲径不小于35mm。其中收容盘多可四层，容量较大，并能根据光缆接续的芯数调整收容盘。
4. 光纤接头保护：把热缩后的保护管放在收容盘里的纤芯固定夹上也可采用硅胶固定法。
5. 光缆与接头盒密封：对光缆及底座进缆处用砂布将接头盒和光缆的交接处进行打磨，用清洁剂把打磨处擦干净，贴上铝箔，再将热缩管放在接头盒的入缆处，用喷灯按照先中间后向两端缓慢加热，使整个热缩管完全收缩即可。
应用范围：
1. 适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。
2. 结构光缆的终端机房内的接续。
3. 光缆接续盒通常适用于室内或非露天的室外使用，不适合于露天使用，帮您采取保护措施。工作温度：室内型：-5℃~40℃；室外型：-20℃-60℃。
光缆接头盒分类：
1. 按外形，可分为卧式与立式。
2. 按光缆连接方式，可分为直通型和分歧型。
3. 按是否可以装配适配器分类，可以分为可装配适配器型和不可装配适配器型。
订货须知：1.光缆芯数。2.几进几出及对应缆径。3.分杆用和塔用两种，如为杆用，则需提供杆径。
